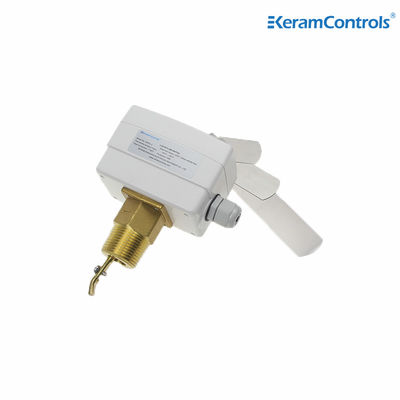

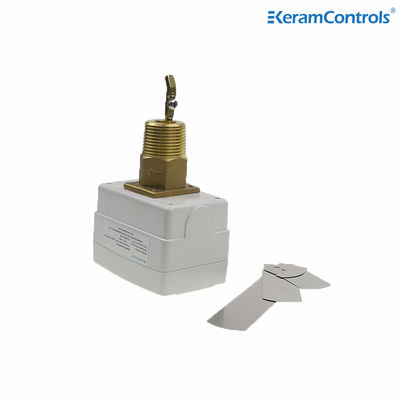

SPDT Mikro Hvac Su Akış Şalteri Tek Kademeli IP65
| Operasyon türü: | 50 | Çıkış: | T/T,L/C |
|---|---|---|---|
| Akış hızları: | 6 gün | Muhafaza Koruması: | IP65 |
| Vurgulamak |
SPDT Hvac Su Akışı Değiştiricisi,IP65 Hvac Su Akışı Değiştirici,Mikro Hvac sıvı akış anahtarları |
||
Hvac su akışı anahtarı
Açıklama
KWFS hedef akış anahtarı, yüksek sıcaklıkta korozyona karşı etkili bir şekilde korunabilen ABS ve PC kompozit malzemelerinden yapılmış bir kabuk türüdür.Müşterilerin ihtiyaçlarını iyi karşılayabilir..
Temel olarak su, etilenglikol vb. gibi boru hattlarından akan sıvının akışını ölçmek ve kontrol etmek için kullanılır.Hedef tip akış anahtarları serisinin tipik uygulaması, birbirine kilitlenme eyleminin veya bağlantı koparma korumasının gerekli olduğu yerlerde kullanılmaktır.Akış anahtarları serisi, hızlı eylem özelliklerine sahip, akış anahtarının anlıklığını sağlayan büyük yüklü tek kutuplu çift atış (SPDT) açık hedef anahtarı kullanır.
Uygulama
Isıtma, soğutma ve klima ekipmanlarının kazanlarının, pompalarının vb. sıvı akışını kontrol etmek ve izlemek.
Özellikleri
● Su ve normal ortamların akışını kontrol etmek
● Yenilenmiş SPDT mikro anahtarı güvenilir anahtar fonksiyonunu sağlar
●15 ((8A) 250VAC düğme derecesi
● IP65, sınıf I koruma
● Ayarlama noktası ayarlanabilir
● Paslanmaz çelik kürek
● Bakır malzemesi
● En fazla sıvı sıcaklığı 120°C
● Maksimum çalışma basıncı 13.5Ba
Özellikler
| İşlem türü | Açma / kapatma, tek aşamalı, mikro anahtar |
| Çıkış | SPDT 15 ((8A) 24/250VAC |
| Akış oranları | Akış hızı tablosuna bakın |
| Akış hızı ayarının ayarlanması | İç vida |
| Algılayıcı eleman | Kürek |
| Sıvı uygulamalar | Sıcak, soğutulmuş, kuyu, havuz ve deniz suyu, tuzlu su veya etilenglikol |
| Sıvıyla temas halindeki parça malzemesi | Bakır |
| Kürek malzemesi | Paslanmaz çelik |
| Sıvı sıcaklığı | -20°C~120°C |
| İzin verilen ortam sıcaklığı | -40°C~85°C |
| İzin verilen ortam nemliği | 10...90% RH, yoğunlaşmayan |
| Kablo girişi | M18 Takım |
| Konut | Ateş Direnci ABS veya PC |
| Koruma | IP65 |
| Renk | Beyaz |
| Ağırlık | 1.0Kg |
Model türleri
| Model | Bağlantı |
| KWFS-1 | 1/2" -14 NPT |
| KWFS-2 | 3/4" -14 NPT |
| KWFS-3 | 1 - 11⁄2 NPT |
Sıvı Akış Hızı Tablosu
| Hattı boru boyutu ((in.) | 1 | 1 / 4 | 1 buçuk | 2 | İki buçuk. | 3 | 4 | 4Z | 5 | 5Z | 6 | 6Z | 8 | 8Z | |
| Min. akış |
Akış Artışı |
4.2 |
5.8 |
7.5 |
13.7 |
17.6 |
27.5 |
64.7 |
35.2 |
125 |
57.01 |
190.0 |
74.0 |
374.7 |
204.7 |
|
Akış Düşüşü |
2.5 |
3.7 |
5.0 |
9.7 |
11.9 |
19 |
50.1 |
26.9 |
101.1 |
41.0 |
158.0 |
54.0 |
319.7 |
170.0 |
|
| Maks.akış |
Akış Artışı |
9.2 |
13.3 |
17.6 |
26.9 |
30.8 |
50.2 |
127.6 |
81.0 |
245.0 |
118.0 |
374.7 |
144.0 |
759.5 |
415.0 |
|
Akış Düşüşü |
8.1 |
12.5 |
16.3 |
25.1 |
28.6 |
47.1 |
122.0 |
76.2 |
234.7 |
111.0 |
359.7 |
134.7 |
729.6 |
400.6 |
|
Not:
"Z" sonekli akış hızları için 6 inçlik kürek takılmalıdır.
2Yukarıdaki tablodaki akış hızı birimi GPM'dir (m / h)
Elektrikli kablolama
Kurulum
Akış anahtarı, dirseklerden veya gazlamalardan uzak, akış yönüne ok ile her pozisyonda kurulabilir. Boru dikey ise, kürek ağırlığını dengelemek için aralığı yeniden kalibre edin.Eğer cihaz aşağıya monte edilmişse, çöplere dikkat edin ve filtrelerden, valflerden, vb. uzak bir düz boruda uygulayın.
Not:
Akış anahtarı fabrikada en düşük hassasiyetine kalibre edilmiştir.Ayarlama vanalarını artırmak için ayar vidalarını saat yönünde çevirin.Kesme valfi, tesisin korunmasını garanti etmek için gerekli olan minimum akışın ≥ olması gerekir..
Boyutlar (mm)
Kürekler
| Paddle & apos; i yükle | |
| Çubuk | Hayır, hayır. |
| 1 " | 1 |
| 11/4" | 1 |
| 11/2" | 1 |
| 2 " | 1,2 |
| 21/2" | 1,2 |
| 3'lük | 1,2,3 |
| 4 inç | 1,2,3 |
| 4"Z | 1,2,3,4 |
| 5 inç | 1,2,3 |
| 5"Z | 1,2,3,4 |
| 6 inç | 1,2,3 |
| 6"Z | 1,2,3,4 |
| 8 inç | 1,2,3 |
| 8"Z | 1,2,3,4 |
