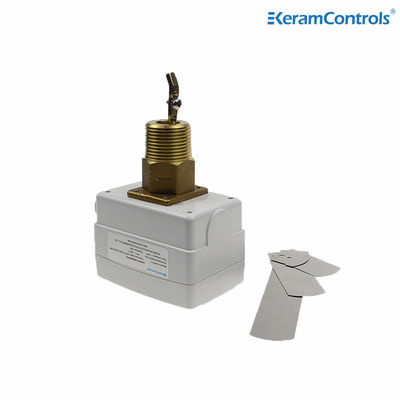

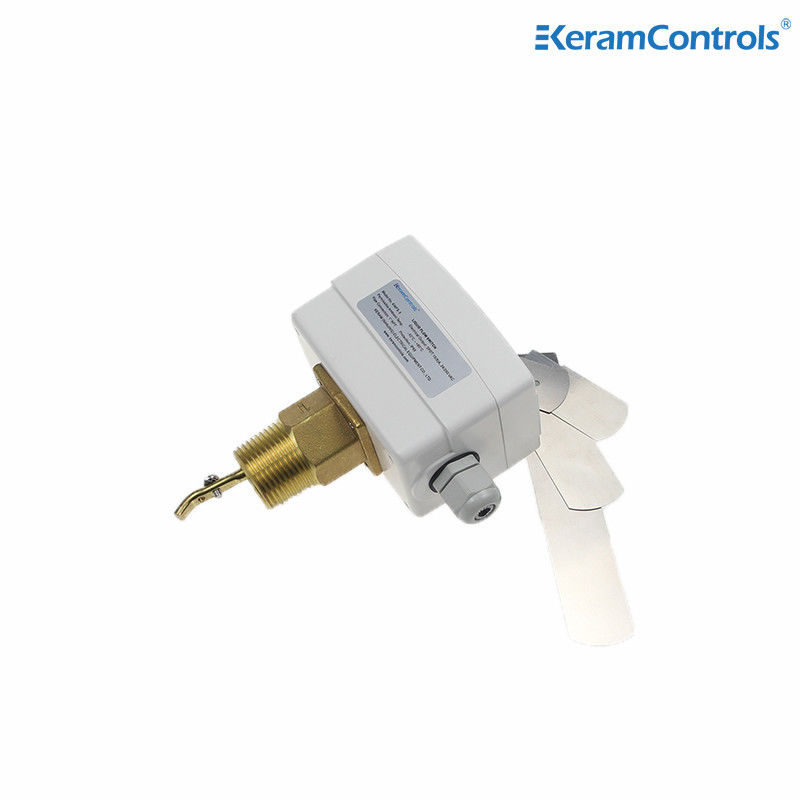

SPDT Mikro Su Pompası Akış Sensörü Pirinç Malzeme IP65

Name: SPDT Mikro Su Pompası Akış Sensörü Pirinç Malzeme IP65
Brand: Keram (Nanjing)ELECTRICAL Equipment Co., Ltd.
SKU: KWFS
Price: 106.00 USD
Availability: InStock

Menşei Yeri: Çin

Marka Adı: Keramcontrols

Sertifikasyon: CE

Model Numarası: KWFS

Minimum Sipariş Miktarı: 10

Etiketler:

1.6MPa basınçlı anahtarlama elektrik valfi

0.4MPa Basınçlı Buhar Değiştirme Elektrik Valfi

IP65 Su pompası akış sensörü

Operasyon türü:

Çıkış:

T/T,L/C

Akış hızları:

6 gün

Muhafaza Koruması:

IP65

Vurgulamak

IP65 Su pompası akış sensörü

SPDT Su Pompası Akış Sensörü

IP65 Bakır sıvı akış anahtarları

Ürün Açıklaması

Su pompası su pompası akış sensörü için akış anahtarı

Açıklama

KWFS, bir su borusuna monte edilir ve sıvıyla temas eden bir algılama elemanıdır. Boruda su yoksa veya su akmadığında, hedef akış levhası doğal bir durumda olur;Derin bir su aktığı zaman,, hedef akış levhası etkilenir ve gerilmektedir ve su hacmi ne kadar büyükse, çarpma kuvveti de o kadar büyüktür. Akış belirli bir değere ulaştığında, su akışı hedef akış levhasını itmektedir,Su akış sinyalini hedef akış levhasının yer değiştirme sinyaline dönüştürmekAkış hızı ayarlanmış değerin üst sınırına kadar arttığında veya ayarlanmış değerin alt sınırına kadar düştüğünde,Hedef akış levhası, kontrol cihazının mikro anahtar hareketini iletim mekanizması aracılığıyla iter., aygıt için bir kontrol sinyali çıkarır.

Uygulama

Isıtma, soğutma ve klima ekipmanlarının kazanlarının, pompalarının vb. sıvı akışını kontrol etmek ve izlemek.

Özellikleri

● Su ve normal ortamların akışını kontrol etmek
● Yenilenmiş SPDT mikro anahtarı güvenilir anahtar fonksiyonunu sağlar
●15 ((8A) 250VAC düğme derecesi
● IP65, sınıf I koruma
● Ayarlama noktası ayarlanabilir
● Paslanmaz çelik kürek
● Bakır malzemesi
● En fazla sıvı sıcaklığı 120°C
● Maksimum çalışma basıncı 20Ba

Özellikler

İşlem türü	Açma / kapatma, tek aşamalı, mikro anahtar
Çıkış	SPDT 15 ((8A) 24/250VAC
Akış oranları	Akış hızı tablosuna bakın
Akış hızı ayarının ayarlanması	İç vida
Algılayıcı eleman	Kürek
Sıvı uygulamalar	Sıcak, soğutulmuş, kuyu, havuz ve deniz suyu, tuzlu su veya etilenglikol
Sıvıyla temas halindeki parça malzemesi	Bakır
Kürek malzemesi	Paslanmaz çelik
Sıvı sıcaklığı	-20°C~120°C
İzin verilen ortam sıcaklığı	-40°C~85°C
İzin verilen ortam nemliği	10...90% RH, yoğunlaşmayan
Kablo girişi	M18 Takım
Konut	Ateş Direnci ABS veya PC
Koruma	IP65
Renk	Beyaz
Ağırlık	1.0Kg

Model türleri

Model	Bağlantı
KWFS-1	1/2" -14 NPT
KWFS-2	3/4" -14 NPT
KWFS-3	1 - 11⁄2 NPT

Sıvı Akış Hızı Tablosu

Hattı boru boyutu ((in.)

1 / 4

1 buçuk

İki buçuk.

Min. akış

Akış Artışı
①&2Bağlantılı

4.2
(1.0)

5.8
(1.3)

7.5
(1.7)

13.7
(3.1)

17.6
(4.0)

27.5
(6.2)

64- Evet.7
(14.7)

35.2
(8.0)

125
(28.4)

57.01
(12.9)

190.0
(43.1)

74.0
(16.8)

374.7
(85.1)

204.7
(46.5)

Akış Düşüşü
①&3Bağlantılı

2.5
(0.6)

3.7
(0.8)

5.0
(1.1)

9.7
(2.2)

11.9
(2.7)

19
(4.3)

50.1
(11.4)

26.9
(6.1)

101.1
(22.9)

41.0
(9.3)

158.0
(35.9)

54.0
(12.3)

319.7
(72.6)

170.0
(3806)

Maks.akış

Akış Artışı
①&2Bağlantılı

9.2
(2.1)

13.3
(3.0)

17.6
(4.0)

26.9
(6.1)

30.8
(7.0)

50.2
(11.4)

127.6
(29.0)

81.0
(18.4)

245.0
(55.6)

118.0
(26.8)

374.7
(85.1)

144.0
(32.7)

759.5
(172.5)

415.0
(94.2)

Akış Düşüşü
①&3Bağlantılı

8.1
(2.0)

12.5
(2.8)

16.3
(3.7)

25.1
(5.7)

28.6
(6.5)

47.1
(10.7)

122.0
(27.7)

76.2
(17.3)

234.7
(53.3)

111.0
(25.2)

359.7
(81.7)

134.7
(30.6)

729.6
(165.7)

400.6
(90.8)

Not:
"Z" sonekli akış hızları için 6 inçlik kürek takılmalıdır.
2Yukarıdaki tablodaki akış hızı birimi GPM'dir (m / h)

Elektrikli kablolama

SPDT Mikro Su Pompası Akış Sensörü Pirinç Malzeme IP65 0

Kurulum

Akış anahtarı, dirseklerden veya gazlamalardan uzak, akış yönüne ok ile her pozisyonda kurulabilir. Boru dikey ise, kürek ağırlığını dengelemek için aralığı yeniden kalibre edin.Eğer cihaz aşağıya monte edilmişse, çöplere dikkat edin ve filtrelerden, valflerden, vb. uzak bir düz boruda uygulayın.

Not:
Akış anahtarı fabrikada en düşük hassasiyetine kalibre edilmiştir.Ayarlama vanalarını artırmak için ayar vidalarını saat yönünde çevirin.Kesme valfi, tesisin korunmasını garanti etmek için gerekli olan minimum akışın ≥ olması gerekir..

Boyutlar (mm)

Kürekler

SPDT Mikro Su Pompası Akış Sensörü Pirinç Malzeme IP65 2

Paddle & apos; i yükle
Çubuk	Hayır, hayır.
1 "	1
11/4"	1
11/2"	1
2 "	1,2
21/2"	1,2
3'lük	1,2,3
4 inç	1,2,3
4"Z	1,2,3,4
5 inç	1,2,3
5"Z	1,2,3,4
6 inç	1,2,3
6"Z	1,2,3,4
8 inç	1,2,3
8"Z	1,2,3,4
