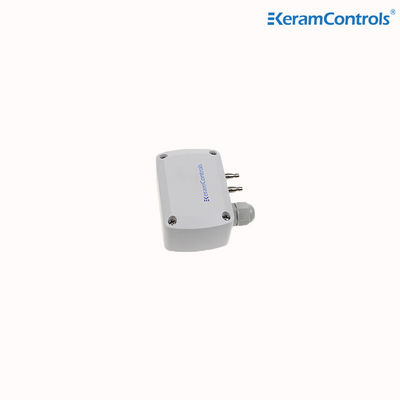

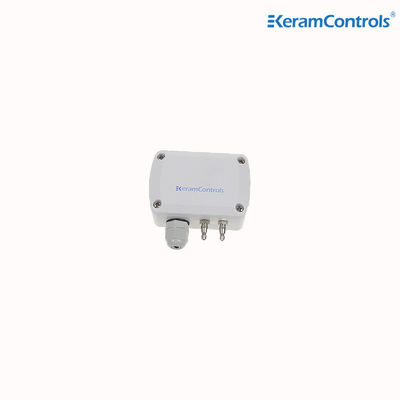

IP65 Diferansiyel Hava Basıncı Sensörü HVAC Sistemi İçin Fark Basınç Sensörü
| Çıkış Sinyali: | 4-20mA（2telli） | Depolama Sıcaklığı: | -40…+60°C |
|---|---|---|---|
| Güç Tüketimi: | <1.5W | Kesinlik: | <±%1 FS@-5 ila +65°C |
| Çalışma Sıcaklığı: | -20 ··· +70°C | ||
| Vurgulamak |
20mA Diferansiyel Hava Basıncı Sensörü,2 Diffwire Basınç Sensörü,ip65 farklılık basınç sensörü |
||
Farklı hava basıncı algılayıcısı, farklı basınç algılayıcısı
Açıklama
Farklı basınç vericisinin çalışma prensibi, standart sıkıştırma parçalarının (nozzles, açıklık plakaları,Venturi tüpleri) ile sinyal vericinin her iki tarafındaki yalıtım diyaframına, farklılık basıncı sinyal vericinin her iki tarafındaki basınç borularından, ve daha sonra diafragmadaki mühürleyici sıvı (silikon yağı, flor yağı) aracılığıyla ölçüm elemanına diferansiyel basınç sinyalini iletir,ve sonra ölçüm elemanı karşılıklı elektrik sinyali farklılık basınç sinyalini dönüştürür ve dönüştürücüye iletecekSon olarak, operasyonel amplifikatör ve diğer üniteler tarafından işlenmesinden sonra standart elektrik sinyallerine (1 ~ 5V, 4 ~ 20mA) dönüştürülür.
Genellikle, diferansiyel basınç verici yerleştirme yeri kontrol odasından uzakta bulunur.4 ~ 20mA standart akım sinyali genellikle iletim sinyali olarak kullanılır., ve kontrol odasındaki temas sinyali 1 ~ 5V olur.
Özellik
- Aralık -25/+25Pa'dan -10000/+10000Pa'ya kadar (modellere göre)
- Otomatik sıfır manuel kalibrasyon
- Voltaj, akım, dijital sinyal çıkışı
- Standart doğruluk <± 1% FS
- IP65 ev koruması
- ≤100Pa'da, doğruluk <±3%FS±2Pa
Uygulama
- HVAC sistemi
- Farmasötik temiz odalar
- Elektronik temizlik odaları
- Tıbbi temizlik odaları
- Ticari binalar
- Toplu taşıma merkezi
Teknik veriler
| Model | KDP110 |
| Ölçüm Birimleri | Baba, mmH2O,inWG,mmHG,KPa,mbar |
| Doğruluk | FS@-5'den +65°C'ye kadar % ±1 |
| Yanıt Zamanı | 0.5s |
| Tekrarlama Dayanıklılığı | FS /Yılda ±0,01 % |
| Karar | 0.1 Pa; 0.1 mmH2O; 0.01mbar; 0.01mmHG |
| Medya | Hava ve nötr gazlar |
| Çalışma sıcaklığı | -20...+70°C |
| Depolama sıcaklığı | -40...+60°C |
| Güç tüketimi | < 1,5W |
| Basınç altında tolere edilir | x15 |
| Güç kaynağı | 16~30VAC/DC (3 tel) / 18~30VDC (2 tel) |
| Çıkış sinyali | 4-20mA ((2 tel) |
| 4-20mA ((3 tel) | |
| 0~5V/0~10VDC ((3 tel) | |
| RS-485 | |
| Özel | |
| Otomatik sıfır | El kalibrasyonu |
| Konut malzemeleri | PC&ABS, UL94V-0 |
| Koruma sınıfı | IP65/NEMA4 |
| Kablo bezleri | M16*1.5 |
Boyut
Ölçüm aralığının ayarlanması
Çıkış ayarları ((3 tel modeli)
Manual sıfır noktası düzeltmesi
Sipariş rehberie
KDP110-Aralık-Çıkış
| Model | Aralık | Çıkış | ||
| KDP110 | -100~+100Pa | (1) | 4-20mA ((2 tel) | (E) |
| -1000~+1000Pa | (2) | 4-20mA ((3 tel) | (F) | |
| -2000~+2000Pa | (3) | 0-5/0-10V ((3 tel) | (G) | |
| -10000~+10000Pa | (4) | RS-485 | (H) | |
| Özel | ||||
