SPDT sıvı akışı anahtarı HVAC
| İsim: | sıvı akış anahtarı | özelleştirilmiş destek: | OEM |
|---|---|---|---|
| Garanti: | 1 Yıl | Sertifika: | CE |
| operasyon türü: | Açma/Kapama, tek kademeli, mikro anahtar | Çıkış: | SPDT 15(8A) 24/250VAC |
| sıvı sıcaklığı: | -20°C~120°C | ||
| Vurgulamak |
220V elektrikli top valfi aktüatörü,24V elektrikli top valfi aktüatörü,NPT motorlu üç yönlü valf |
||

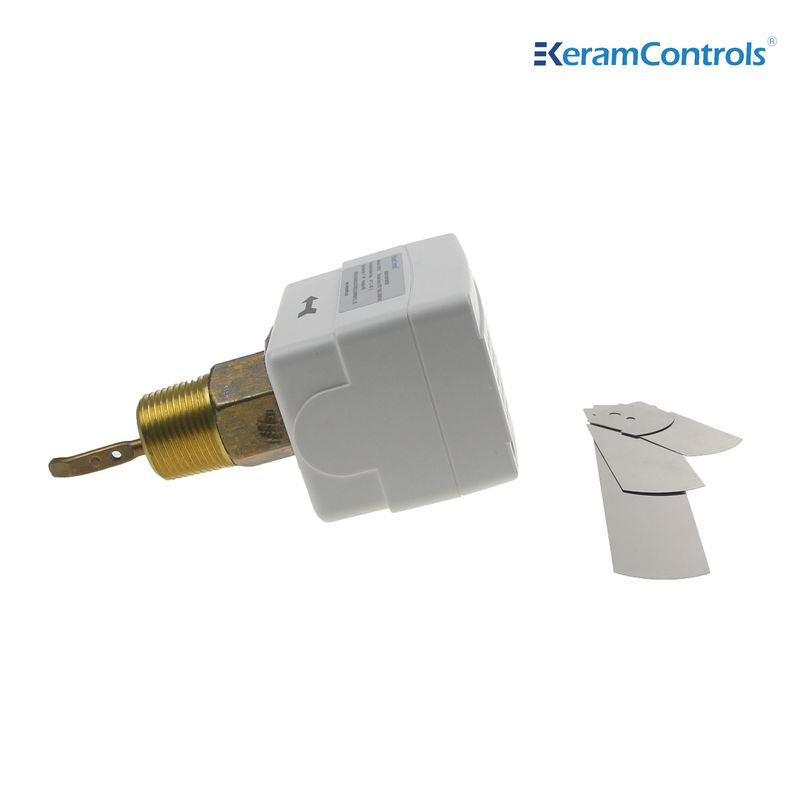

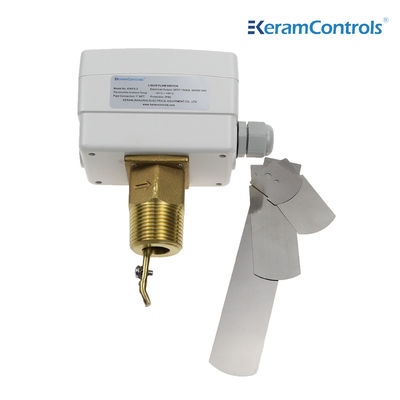

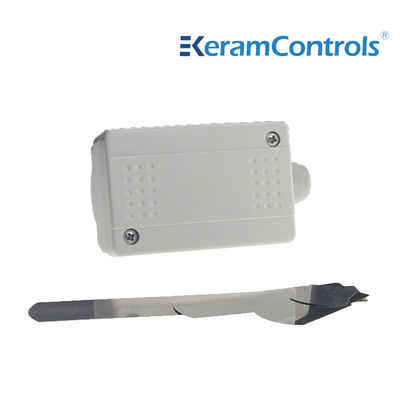

SPDT sıvı akış şalteri HVAC
Tanım
KWFS, zorlu ortamlarda kullanılabilen, koruma sınıfı IP65 olan, ortamla temasının pirinçten yapılmış olması, ekipmanın kullanım ömrünü uzatabilen bir akış anahtarıdır.
Başvuru
Kazanların, pompaların vb. ısıtma, soğutma ve iklimlendirme ekipmanlarının sıvı akışını kontrol edin ve izleyin.
Özellikler
● Su ve normal ortamın akış kontrolü
● Yenilenen SPDT mikro anahtarı, güvenilir anahtar işlevini garanti eder
●15(8A)250VAC anahtar değeri
● IP65, sınıf I muhafaza
● Ayar noktası ayarlanabilir
● Paslanmaz çelik kürek
●Pirinç malzeme
● Maks. sıvı sıcaklığı 120°C
● Maksimum çalışma basıncı 13,5Ba
Özellikler
| Operasyon türü | Açma/Kapama, tek kademeli, mikro anahtar |
| Çıkış | SPDT 15(8A) 24/250VAC |
| Akış hızları | Akış hızı tablosuna bakın |
| Akış hızı ayarı ayarı | İç vida |
| Algılama elemanı | Kürek |
| Sıvı uygulamalar | Sıcak, soğutulmuş, kuyu, havuz ve deniz suyu, Tuzlu su veya etilen glikol |
| Sıvıyla temas eden parça malzemesi | Pirinç |
| Kürek malzemesi | Paslanmaz çelik |
| Sıvı sıcaklığı | -20°C~120°C |
| İzin verilen ortam sıcaklığı | -40°C~85°C |
| İzin verilen ortam nemi | %10…90 bağıl nem, yoğuşmasız |
| Kablo girişi | M18 Bağlantı Elemanı |
| Konut | Yangına Dayanıklılık ABS veya PC |
| Koruma | IP65 |
| Renk | Beyaz |
| Ağırlık | 1.0Kg |
Model Türleri
| Modeli | Bağlantı |
| KWFS-1 | 1/2" -14NPT |
| KWFS-2 | 3/4" -14 NPT |
| KWFS-3 | 1" -11½ NPT |
Sıvı Akış Hızı Tablosu
| Hat Borusu Boyutu (inç) | 1 | 1-¼ | 1-½ | 2 | 2-¼ | 3 | 4 | 4Z | 5 | 5Z | 6 | 6Z | 8 | 8Z | |
| Min. akış | Akış Artışı ①&②Bağlandı |
4.2 (1.0) |
5.8 (1.3) |
7.5 (1.7) |
13.7 (3.1) |
17.6 (4.0) |
27.5 (6.2) |
64..7 (14.7) |
35.2 (8.0) |
12.5 (28.4) |
57.01 (12.9) |
90.0 (43.1) |
74.0 (16.8) |
374.7 (85.1) |
204.7 (46.5) |
| Akış Azalması ①&③Bağlandı |
2,5 (0,6) |
3.7 (0,8) |
5.0 (1.1) |
13.7 (2.2) |
11.9 (2.7) |
19 (4.3) |
50.1 (11.4) |
26.9 (6.1) |
101.1 (22.9) |
41.0 (9.3) |
158.0 (35.9) |
54.0 (12.3) |
319.7 (72.6) |
170.0 (3806) |
|
| Maksimum akış | Akış Artışı ①&②Bağlandı |
9.2 (2.1) |
13.3 (3.0) |
17.6 (4.0) |
26.9 (6.1) |
30.8 (7.0) |
50.2 (11.4) |
127.6 (29.0) |
81.0 (18.4) |
245.0 (55.6) |
118.0 (18.4) |
374.7 (85.1) |
144.0 (32.7) |
759,5 (172.5) |
415.0 (94.2) |
| Akış Azalması ①&③Bağlandı |
8.1 (1.9) |
12.5 (2.8) |
16.3 (3.7) |
25.1 (5.7) |
28.6 (6.5) |
471 (10.7) |
122.0 (27.7) |
76.2 (17.3) |
234.7 (53.3) |
111.0 (25.2) |
359.7 (81.7) |
134.7 (30.6) |
729.6 (165.7) |
400.6 (90.8) |
|
Not:
①"Z" son ekine sahip akış hızları için 6 inçlik kanat takılmalıdır.
②Yukarıdaki tablonun akış hızı birimi GPM'dir (m/saat)
Elektrik Tesisatı
Kurulum
Akış anahtarı, ok akış yönünde olacak şekilde dirseklerden veya kısmalardan uzakta her konuma monte edilebilir. Boru dikeyse, kürek ağırlığını dengelemek için aralığı yeniden kalibre edin. Cihaz aşağıya doğru monte edilmişse, cüruf oluşumuna dikkat edin ve filtre, vana vb.'den uzakta, ünitenin giriş ve çıkış yönündeki borunun çapının en az 5 katı uzunluğunda düz bir boruya uygulayın.
Not:
Akış anahtarı fabrikada minimum hassasiyete kalibre edilmiştir. Ayar vanasını arttırmak için ayar vidasını saat yönünde çevirin. Kesme vanası, tesisin korunmasını garanti etmek için gereken minimum akıştan büyük olmalıdır.
Boyutlar (mm)
Kürekler
| Paddle'ı yükleyin | |
| Boru | HAYIR. |
| 1" | 1 |
| 11/4" | 1 |
| 11/2" | 1 |
| 2" | 1,2 |
| 21/2" | 1,2 |
| 3" | 1,2,3 |
| 4" | 1,2,3 |
| 4"Z | 1,2,3,4 |
| 5" | 1,2,3 |
| 5"Z | 1,2,3,4 |
| 6" | 1,2,3 |
| 6"Z | 1,2,3,4 |
| 8" | 1,2,3 |
| 8"Z | 1,2,3,4 |
