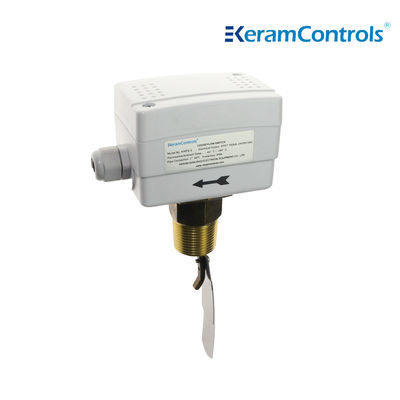

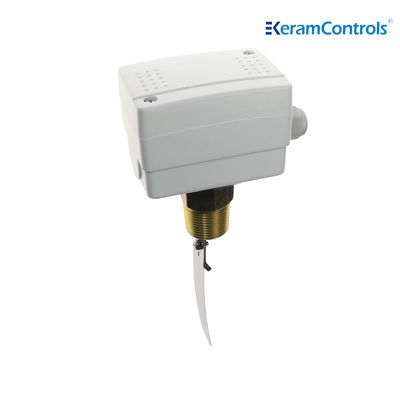

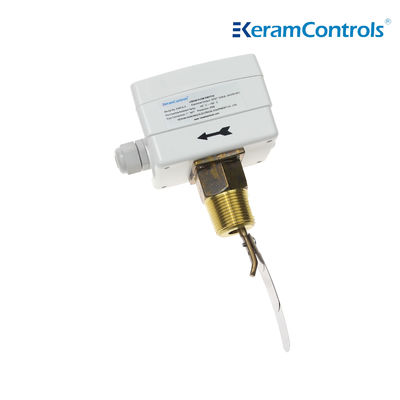

Pirinç 24V 15A su akış anahtarı türleri OEM IP65
| İsim: | Sıvı Akış Anahtarları | özelleştirilmiş destek: | OEM |
|---|---|---|---|
| Garanti: | 1 Yıl | Sertifika: | CE |
| Temas Düzenlemesi: | SPDT | Elektrik Derecelendirmesi: | 15(8)A 24/250VAC |
| İzin Verilen Sıcaklık: | Kürek （-20 ~ 120 ℃） | Kurulum: | Dikey kurulum |
| Teslimat: | 3-5 iş günü | kablo: | M18 |
| Algılama elemanı: | Kürek çekmek | Koruma: | IP65 |
| Renk: | beyaz | ||
| Vurgulamak |
15A Sıvı Akış Anahtarları,15A 24V sıvı akış anahtarları,15A IP65 su akışı kontrol anahtarı |
||
Bakır 24V 15A su akışı düğmesi türleri OEM IP65
KWFS Serisi Sıvı Akış Anahtarları
OEM IP65 Bakır 24V 15A Sıvı Akış Anahtarları Isıtma, Klima için
KWFS serisi sıvı akışı kürekli anahtar, endüstriyel tesislerin boruları için uygundur: ısıtma ve klima, soğutma sistemleri ve ısı pompaları.
Uygulama
Isıtma, soğutma ve klima ekipmanlarının kazanlarının, pompalarının vb. sıvı akışını kontrol etmek ve izlemek.
Özellikleri
● Su ve normal ortamların akışını kontrol etmek
● Yenilenmiş SPDT mikro anahtarı güvenilir anahtar fonksiyonunu sağlar
●15 ((8A) 250VAC düğme derecesi
● IP65, sınıf I koruma
● Ayarlama noktası ayarlanabilir
● Paslanmaz çelik kürek
● Bakır malzemesi
● En fazla sıvı sıcaklığı 120°C
● Maksimum çalışma basıncı 13.5Ba
Özellikler
| İşlem türü | Açma / kapatma, tek aşamalı, mikro anahtar |
| Çıkış | SPDT 15 ((8A) 24/250VAC |
| Akış oranları | Akış hızı tablosuna bakın |
| Akış hızı ayarının ayarlanması | İç vida |
| Algılayıcı eleman | Kürek |
| Sıvı uygulamalar | Sıcak, soğutulmuş, kuyu, havuz ve deniz suyu, tuzlu su veya etilenglikol |
| Sıvıyla temas halindeki parça malzemesi | Bakır |
| Kürek malzemesi | Paslanmaz çelik |
| Sıvı sıcaklığı | -20°C~120°C |
| İzin verilen ortam sıcaklığı | -40°C~85°C |
| İzin verilen ortam nemliği | 10...90% RH, yoğunlaşmayan |
| Kablo girişi | M18 Takım |
| Konut | Ateş Direnci ABS veya PC |
| Koruma | IP65 |
| Renk | Beyaz |
| Ağırlık | 1.0Kg |
Model türleri
| Model | Bağlantı |
| KWFS-1 | 1/2" -14 NPT |
| KWFS-2 | 3/4" -14 NPT |
| KWFS-3 | 1 - 11⁄2 NPT |
Sıvı Akış Hızı Tablosu
| Hattı boru boyutu ((in.) | 1 | 1 / 4 | 1 buçuk | 2 | İki buçuk. | 3 | 4 | 4Z | 5 | 5Z | 6 | 6Z | 8 | 8Z | |
| Min. akış | Akış Artışı ①&2Bağlantılı |
4.2 (1.0) |
5.8 (1.3) |
7.5 (1.7) |
13.7 (3.1) |
17.6 (4.0) |
27.5 (6.2) |
64- Evet.7 (14.7) |
35.2 (8.0) |
12.5 (28.4) |
57.01 (12.9) |
90.0 (43.1) |
74.0 (16.8) |
374.7 (85.1) |
204.7 (46.5) |
| Akış Düşüşü ①&3Bağlantılı |
2.5 (0.6) |
3.7 (0.8) |
5.0 (1.1) |
13.7 (2.2) |
11.9 (2.7) |
19 (4.3) |
50.1 (11.4) |
26.9 (6.1) |
101.1 (22.9) |
41.0 (9.3) |
158.0 (35.9) |
54.0 (12.3) |
319.7 (72.6) |
170.0 (3806) |
|
| Maks.akış | Akış Artışı ①&2Bağlantılı |
9.2 (2.1) |
13.3 (3.0) |
17.6 (4.0) |
26.9 (6.1) |
30.8 (7.0) |
50.2 (11.4) |
127.6 (29.0) |
81.0 (18.4) |
245.0 (55.6) |
118.0 (18.4) |
374.7 (85.1) |
144.0 (32.7) |
759.5 (172.5) |
415.0 (94.2) |
| Akış Düşüşü ①&3Bağlantılı |
8.1 (1.9) |
12.5 (2.8) |
16.3 (3.7) |
25.1 (5.7) |
28.6 (6.5) |
471 (10.7) |
122.0 (27.7) |
76.2 (17.3) |
234.7 (53.3) |
111.0 (25.2) |
359.7 (81.7) |
134.7 (30.6) |
729.6 (165.7) |
400.6 (90.8) |
|
Not:
"Z" sonekli akış hızları için 6 inçlik kürek takılmalıdır.
2Yukarıdaki tablodaki akış hızı birimi GPM'dir (m / h)
Elektrikli kablolama
Kurulum
Akış anahtarı, dirseklerden veya gazlamalardan uzak, akış yönüne ok ile her pozisyonda kurulabilir. Boru dikey ise, kürek ağırlığını dengelemek için aralığı yeniden kalibre edin.Eğer cihaz aşağıya monte edilmişse, çöplere dikkat edin ve filtrelerden, valflerden, vb. uzak bir düz boruda uygulayın.
Not:
Akış anahtarı fabrikada en düşük hassasiyetine kalibre edilmiştir.Ayarlama vanalarını artırmak için ayar vidalarını saat yönünde çevirin.Kesme valfi, tesisin korunmasını garanti etmek için gerekli olan minimum akışın ≥ olması gerekir..
Boyutlar (mm)
Kürekler
| Paddle & apos; i yükle | |
| Çubuk | Hayır, hayır. |
| 1 " | 1 |
| 11/4" | 1 |
| 11/2" | 1 |
| 2 " | 1,2 |
| 21/2" | 1,2 |
| 3'lük | 1,2,3 |
| 4 inç | 1,2,3 |
| 4"Z | 1,2,3,4 |
| 5 inç | 1,2,3 |
| 5"Z | 1,2,3,4 |
| 6 inç | 1,2,3 |
| 6"Z | 1,2,3,4 |
| 8 inç | 1,2,3 |
| 8"Z | 1,2,3,4 |
Sık Sorulan Sorular
1 S: Teslimat süresi nedir?
A: siparişinizin özelliklerine ve miktarına göre, genellikle 4
Normal standart ürünler için 10 gün içinde.
2 S: Üretici veya ticaret şirketi misiniz?
A: Biz yıllarca deneyimli bir üreticiyiz.
Kendi fabrika. Fabrikamızı ziyaret etmeye hoş geldiniz.
3 S: Ürünler üzerinde logomuzu kullanabilir miyiz?
A: Evet. OEM hizmeti sağlayabiliriz.
4 S: Eski kanıt sertifikası olan ürünleriniz var mı?
Cevap: Evet, içsel güvenlik ve alev geçirmez sertifikalar sunabiliriz.
5 S: Ürünlerinizin garantisi nedir?
A: Normalde 12 ay.
6 S: Taşıma aracı nedir?
A: TNT,Fedex,DHL,UPS veya göstergeye göre lojistik gibi ekspres.
