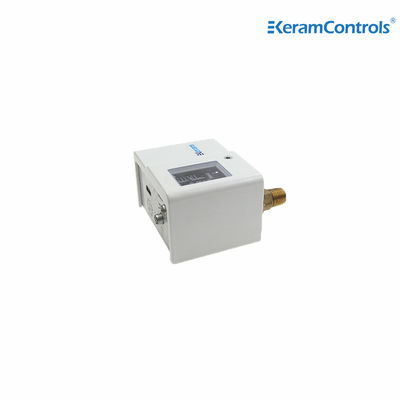

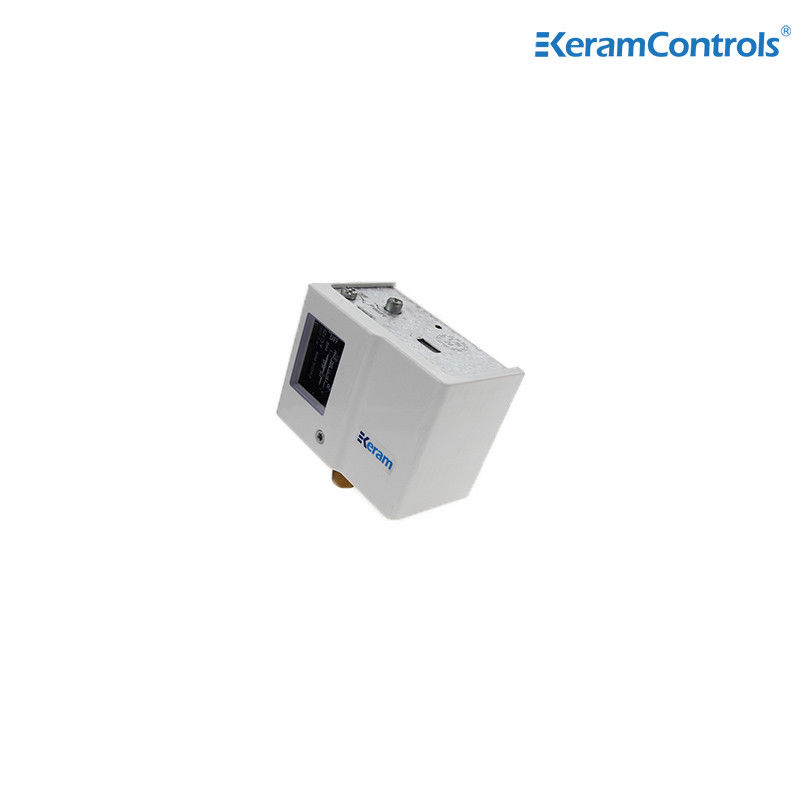

Su pompası için ayarlanabilir basınç şalteri

Tanım

Basınç anahtarları nasıl çalışır?

Elektro-mekanik bir basınç anahtarı, hareket sağlamak için bir diyaframa, körüğe veya bir pistona basınç uygulayarak çalışır.Hareket, bir mikro anahtarda bir alarm başlatan veya bir eylem oluşturan, örneğin bir kompresörü kapatan bir elektrik kontağı oluşturabilir.Bir elektronik basınç anahtarı genellikle bir piezo-elektrik kristal kullanır;deforme olduğunda bir piezo kristali bir elektrik akımı yayar.

Bir basınç şalterini nasıl seçerim?

Doğru anahtarı seçmek, kullandığınız hava sıkıştırma ünitesinin basınç gereksinimlerine ve aşağıdaki hususlara bağlı olacaktır:

• Çalışma basıncı aralığı
• Anahtarlama basıncı farkı
• tekrarlanabilirlik
• Orta - örneğin hava, hidrolik veya "tamamen sıvı"
• Çalışma ortamı – örneğin ATEX gereksinimi, sıcaklık vb.
• Anahtarlama akımı – örneğin, altın kontaklar daha düşük akımlara izin verir
• Gerekli çıktılar

Özellik

• Q serisi tekli basınç kontrolleri sadece florlu soğutucuda değil, aynı zamanda havada ve sıvıda da kullanılabilir (izin verilen sıvı sıcaklığı -20 ila 120°C)
• Ayarlanabilir aralık ve diferansiyel ayarları
• Yenilenmiş SPDT mikro anahtarı, güvenilir anahtar işlevi sağlar
• Esnek montaj braketi, çeşitli uygulama çocuklarına uygundur
• Üst kapak isteğe bağlıdır (IP44)
• İstek üzerine çeşitli bağlantılar mevcuttur
• Otomatik ve manuel sıfırlama versiyonu
• Körük malzemesi bakır ve basınç arayüzü pirinçtir.
• Denizcilik uygulamaları için damlamaya dayanıklı muhafazada veya özel uygulamalar için patlamaya dayanıklı muhafazada çeşitli modeller mevcuttur
• CE onayı

Teknik veri

Not:

“bar” & “psig” ile ölçek plakasındaki kalibrasyon birimi, müşteriler tarafından istenirse “Mpa” & “kgf/cm2” olarak revize edilebilir.Bağlantılar British Flare (E), lehim (C) ve kılcal (S) olarak seçilebilir.

Boyutlar (mm)

Elektrik Değerlendirmesi

Elektrik kabloları
