Ürün ayrıntıları:
|
| modeli: | QAD | Temas Düzenlemesi: | SPDT |
|---|---|---|---|
| medya: | Hava, yanıcı olmayan ve agresif olmayan gazlar | Maksimum Çalışma Basıncı: | 10kPa |
| Montaj konumu: | Herhangi bir dikey düzlemde diyafram | Koruma derecesi: | IP54 (kapaklı) |
| Çalışma sıcaklığı: | -40 ℃ ila 85 ℃ | ||
| Vurgulamak: | Dwyer Diferansiyel Hava Basınç Şalteri,SPDT Diferansiyel Hava Basınç Şalteri,Değiştirilebilir Hvac Basınç Şalteri |
||

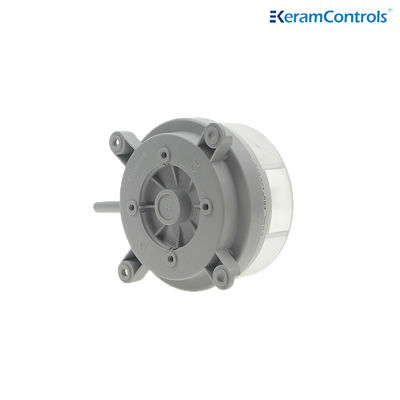

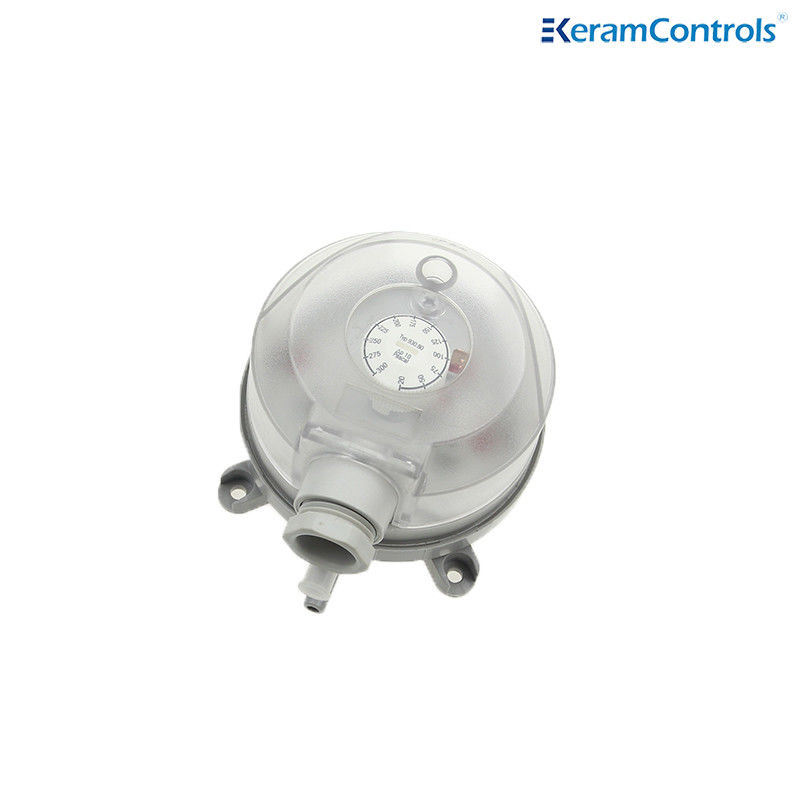

QAD fark basınç anahtarı fan durumu ve kirli filtre uygulamaları için kullanılır.Üzerinde basınç değerleri bulunan bir düğme, set değerinin sahada görsel olarak ayarlanmasını sağlar.Plastik kanal prob boruları, esnek silikon boru ve montaj vidaları tüm modellere dahildir.
| Modeli | QAD |
| medya | Hava, yanıcı olmayan ve agresif olmayan gazlar |
| Maksimum Çalışma Basıncı | 10kPa |
| Montaj konumu | Herhangi bir dikey düzlemde diyafram |
| Koruma derecesi | IP54 (kapaklı) |
| Çalışma sıcaklığı | -40 ℃ ila 85 ℃ |
| Temas Düzenlemesi | SPDT |
| Elektriksel değerlendirme | Direnç: Başlangıç: < 50 miliohm; |
| Akım1,5A dirençli (0,4A endüktif) 250V | |
| Elektrik Bağlantısı | 6,3x0,8 kanatlı 46244 veya vidalı terminaller |
| Malzeme | Muhafaza:ABS |
| Kanal konnektörleri: ABS | |
| Membran: Silikon | |
| Kablo kılıfı:PVC | |
| Ağırlık | 0,15kg(esnek boru ile 0,35kg) |
| Bağlantı | boru bağlantısı için φ6.0mm |
| Onay | UL,CE,RoHS |
QAD serisi hava basıncı kontrolleri fabrikada dikey konum için kalibre edilmiştir.Yatay olarak kurulursa bu, anahtarlama noktasını aşağıdaki şekilde etkiler:
• kapak yukarı bakacak şekilde, anahtarlama noktası ölçekten 15Pa daha yüksektir;
• kapak aşağı bakacak şekilde, anahtarlama noktası ölçekten 15Pa daha düşüktür.
Not:50pa'dan daha düşük tetikleme basınçlarıyla baş aşağı kurmayın!
| Modeli | Basınç Aralığı | Diferansiyel | Hata payı |
| QAD-1 | 20~200Pa | 10 Pa | ±%15 |
| QAD-2 | 30~300Pa | 10 Pa | ±%15 |
| QAD-3 | 40~400Pa | 20Pa | ±%15 |
| QAD-4 | 50~500Pa | 20Pa | ±%15 |
| QAD-5 | 200~1000Pa | 100Pa | ±%15 |
| QAD-6 | 500~2500Pa | 150Pa | ±%15 |
| QAD-7 | 1000~5000Pa | 250Pa | ±%15 |
