Ürün ayrıntıları:
|
operasyon türü: | Açma/Kapama, tek kademeli, mikro anahtar | Çıkış: | SPDT 15(8A) 24/250VAC |
---|---|---|---|
Akış hızları: | Akış hızı tablosuna bakın | ||
Vurgulamak: | 250VAC Sıvı Akış Anahtarları,HVAC Sıvı Akış Anahtarları,Tek Kademeli Sıvı Akış Anahtarları |

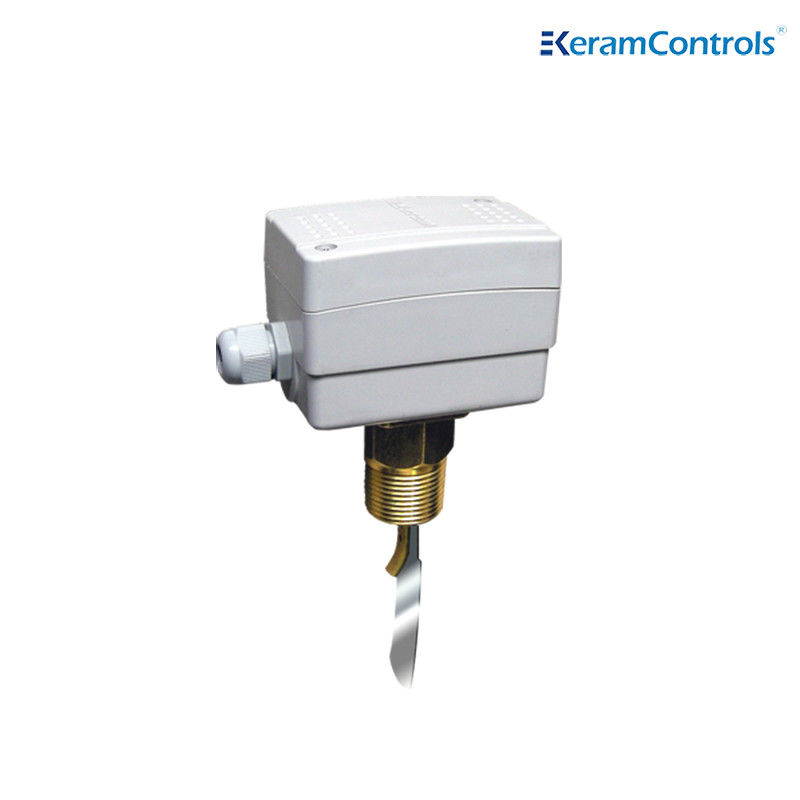

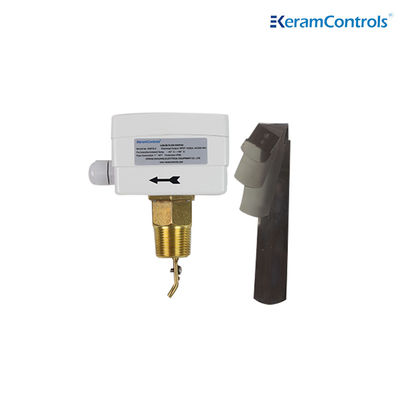

KWFS serisi sıvı akış anahtarı, sert çalışma ortamına adapte olabilmesi ve iç bileşenlerini etkili bir şekilde koruyabilmesi için bakır arayüzü ve paslanmaz çelik kürek kullanır.
Isıtma, soğutma ve klima ekipmanlarının kazanlarının, pompalarının vb. sıvı akışını kontrol etmek ve izlemek.
Özellikleri
● Su ve normal ortamların akışını kontrol etmek
● Yenilenmiş SPDT mikro anahtarı güvenilir anahtar fonksiyonunu sağlar
●15 ((8A) 250VAC düğme derecesi
● IP65, sınıf I koruma
● Ayarlama noktası ayarlanabilir
● Paslanmaz çelik kürek
● Bakır malzemesi
● En fazla sıvı sıcaklığı 120°C
● Maksimum çalışma basıncı 20Ba
İşlem türü | Açma / kapatma, tek aşamalı, mikro anahtar |
Çıkış | SPDT 15 ((8A) 24/250VAC |
Akış oranları | Akış hızı tablosuna bakın |
Akış hızı ayarının ayarlanması | İç vida |
Algılayıcı eleman | Kürek |
Sıvı uygulamalar | Sıcak, soğutulmuş, kuyu, havuz ve deniz suyu, tuzlu su veya etilenglikol |
Sıvıyla temas halindeki parça malzemesi | Bakır |
Kürek malzemesi | Paslanmaz çelik |
Sıvı sıcaklığı | -20°C~120°C |
İzin verilen ortam sıcaklığı | -40°C~85°C |
İzin verilen ortam nemliği | 10...90% RH, yoğunlaşmayan |
Kablo girişi | M18 Takım |
Konut | Ateş Direnci ABS veya PC |
Koruma | IP65 |
Renk | Beyaz |
Ağırlık | 1.0Kg |
Model türleri
Model | Bağlantı |
KWFS-1 | 1/2" -14 NPT |
KWFS-2 | 3/4" -14 NPT |
KWFS-3 | 1 - 11⁄2 NPT |
Hattı boru boyutu ((in.) | 1 | 1 / 4 | 1 buçuk | 2 | İki buçuk. | 3 | 4 | 4Z | 5 | 5Z | 6 | 6Z | 8 | 8Z | |
Min. akış |
Akış Artışı |
4.2 |
5.8 |
7.5 |
13.7 |
17.6 |
27.5 |
64- Evet.7 |
35.2 |
12.5 |
57.1 |
190.0 |
74.0 |
374.7 |
204.7 |
Akış Düşüşü |
2.5 |
3.7 |
5.0 |
9.7 |
11.9 |
19 |
50.1 |
26.9 |
101.1 |
41.0 |
158.0 |
54.0 |
319.7 |
170.0 |
|
Maks.akış |
Akış Artışı |
9.2 |
13.3 |
17.6 |
26.9 |
30.8 |
50.2 |
127.6 |
81.0 |
245.0 |
118.0 |
374.7 |
144.0 |
759.5 |
415.0 |
Akış Düşüşü |
8.1 |
12.5 |
16.3 |
25.1 |
28.6 |
47.1 |
122.0 |
76.2 |
234.7 |
111.0 |
359.7 |
134.7 |
729.6 |
400.6 |
Not:
"Z" sonekli akış oranları için, 6 inçlik kürek takılmalıdır.
2Yukarıdaki tablodaki akış hızı birimi GPM'dir (m / h)
Akış anahtarı, dirseklerden veya gazlamalardan uzak, akış yönüne ok ile her pozisyonda kurulabilir. Boru dikey ise, kürek ağırlığını dengelemek için aralığı yeniden kalibre edin.Eğer cihaz aşağıya monte edilmişse, çöplere dikkat edin ve filtrelerden, valflerden, vb. uzak bir düz boruda uygulayın ve uzunluğu borunun çapının en az 5 katı olsun.
Not:
Akış anahtarı fabrikada en düşük hassasiyetine kalibre edilmiştir.Ayarlama vanalarını artırmak için ayar vidalarını saat yönünde çevirin.Kesme valfi, tesisin korunmasını garanti etmek için gerekli olan minimum akışın ≥ olması gerekir..
Paddle & apos; i yükle | |
Çubuk | Hayır, hayır. |
1 " | 1 |
11/4" | 1 |
11/2" | 1 |
2 " | 1,2 |
21/2" | 1,2 |
3'lük | 1,2,3 |
4 inç | 1,2,3 |
4"Z | 1,2,3,4 |
5 inç | 1,2,3 |
5"Z | 1,2,3,4 |
6 inç | 1,2,3 |
6"Z | 1,2,3,4 |
8 inç | 1,2,3 |
8"Z | 1,2,3,4 |
1 S: Teslimat süresi nedir?
A: siparişinizin özelliklerine ve miktarına göre, genellikle 4
Normal standart ürünler için 10 gün içinde.
2 S: Üretici veya ticaret şirketi misiniz?
A: Biz yıllarca deneyimli bir üreticiyiz.
Kendi fabrika. Fabrikamızı ziyaret etmeye hoş geldiniz.
3 S: Ürünler üzerinde logomuzu kullanabilir miyiz?
A: Evet. OEM hizmeti sağlayabiliriz.
4 S: Eski kanıt sertifikası olan ürünleriniz var mı?
Cevap: Evet, içsel güvenlik ve alev geçirmez sertifikalar sunabiliriz.
5 S: Ürünlerinizin garantisi nedir?
A: Normalde 12 ay.
6 S: Taşıma aracı nedir?
A: TNT,Fedex,DHL,UPS veya göstergeye göre lojistik gibi ekspres.
