Ürün ayrıntıları:
|
| Model: | KWFS | operasyon türü: | Açma/Kapama, tek kademeli, mikro anahtar |
|---|---|---|---|
| Çıkış: | SPDT 15(8A) 24/250VAC | Hassas element: | Kürek |
| Kürek malzemesi: | Paslanmaz çelik | ||
| Vurgulamak: | KML2 sıvı akış sensörü,DC5V sıvı akış sensörü,1.75Mpa su akış sensörü anahtarı |
||

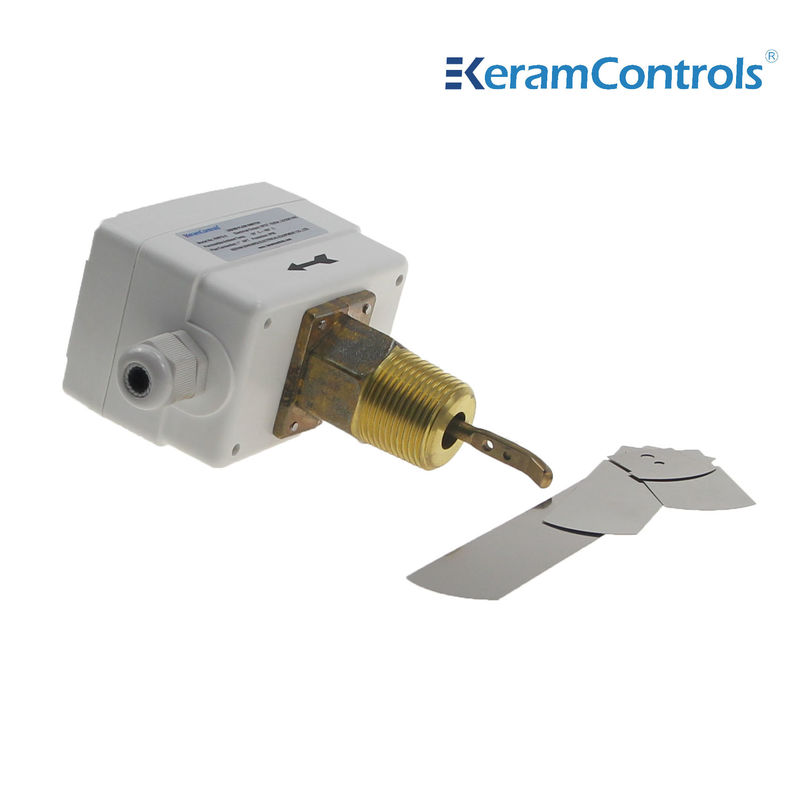

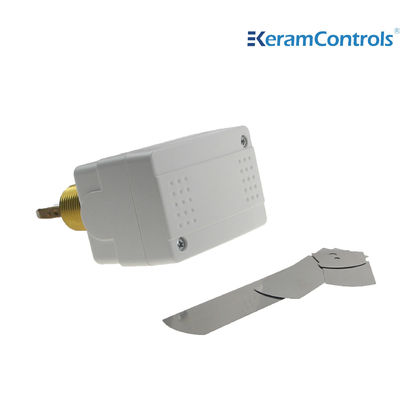

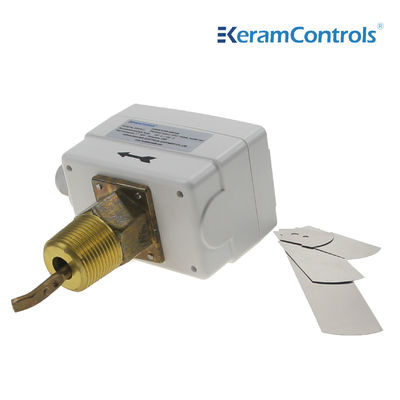

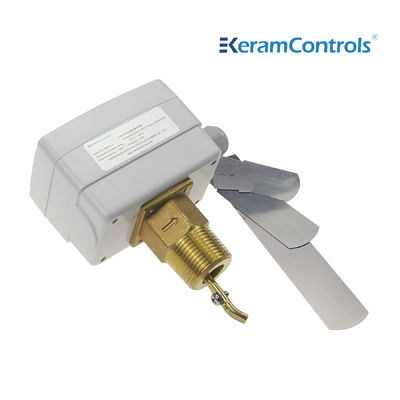

KWFS, hem sıvı hem de koroziv olmayan sıvılar için bir akış anahtarıdır ve gerekirse koroziv sıvılardaki ortamlarla temas etmek için paslanmaz çelik ipliklerinde kullanılabilir.
Isıtma, soğutma ve klima ekipmanlarının kazanlarının, pompalarının vb. sıvı akışını kontrol etmek ve izlemek.
Özellikleri
● Su ve normal ortamların akışını kontrol etmek
● Yenilenmiş SPDT mikro anahtarı güvenilir anahtar fonksiyonunu sağlar
●15 ((8A) 250VAC düğme derecesi
● IP65, sınıf I koruma
● Ayarlama noktası ayarlanabilir
● Paslanmaz çelik kürek
● Bakır malzemesi
● En fazla sıvı sıcaklığı 120°C
● Maksimum çalışma basıncı 20Ba
| İşlem türü | Açma / kapatma, tek aşamalı, mikro anahtar |
| Çıkış | SPDT 15 ((8A) 24/250VAC |
| Akış oranları | Akış hızı tablosuna bakın |
| Akış hızı ayarının ayarlanması | İç vida |
| Algılayıcı eleman | Kürek |
| Sıvı uygulamalar | Sıcak, soğutulmuş, kuyu, havuz ve deniz suyu, tuzlu su veya etilenglikol |
| Sıvıyla temas halindeki parça malzemesi | Bakır |
| Kürek malzemesi | Paslanmaz çelik |
| Sıvı sıcaklığı | -20°C~120°C |
| İzin verilen ortam sıcaklığı | -40°C~85°C |
| İzin verilen ortam nemliği | 10...90% RH, yoğunlaşmayan |
| Kablo girişi | M18 Takım |
| Konut | Ateş Direnci ABS veya PC |
| Koruma | IP65 |
| Renk | Beyaz |
| Ağırlık | 1.0Kg |
Model türleri
| Model | Bağlantı |
| KWFS-1 | 1/2" -14 NPT |
| KWFS-2 | 3/4" -14 NPT |
| KWFS-3 | 1 - 11⁄2 NPT |
| Hattı boru boyutu ((in.) | 1 | 1 / 4 | 1 buçuk | 2 | İki buçuk. | 3 | 4 | 4Z | 5 | 5Z | 6 | 6Z | 8 | 8Z | |
| Min. akış | Akış Artışı ①&2Bağlantılı |
4.2 (1.0) |
5.8 (1.3) |
7.5 (1.7) |
13.7 (3.1) |
17.6 (4.0) |
27.5 (6.2) |
64- Evet.7 (14.7) |
35.2 (8.0) |
125 (28.4) |
57.01 (12.9) |
190.0 (43.1) |
74.0 (16.8) |
374.7 (85.1) |
204.7 (46.5) |
| Akış Düşüşü ①&3Bağlantılı |
2.5 (0.6) |
3.7 (0.8) |
5.0 (1.1) |
9.7 (2.2) |
11.9 (2.7) |
19 (4.3) |
50.1 (11.4) |
26.9 (6.1) |
101.1 (22.9) |
41.0 (9.3) |
158.0 (35.9) |
54.0 (12.3) |
319.7 (72.6) |
170.0 (3806) |
|
| Maks.akış | Akış Artışı ①&2Bağlantılı |
9.2 (2.1) |
13.3 (3.0) |
17.6 (4.0) |
26.9 (6.1) |
30.8 (7.0) |
50.2 (11.4) |
127.6 (29.0) |
81.0 (18.4) |
245.0 (55.6) |
118.0 (26.8) |
374.7 (85.1) |
144.0 (32.7) |
759.5 (172.5) |
415.0 (94.2) |
| Akış Düşüşü ①&3Bağlantılı |
8.1 (2.0) |
12.5 (2.8) |
16.3 (3.7) |
25.1 (5.7) |
28.6 (6.5) |
47.1 (10.7) |
122.0 (27.7) |
76.2 (17.3) |
234.7 (53.3) |
111.0 (25.2) |
359.7 (81.7) |
134.7 (30.6) |
729.6 (165.7) |
400.6 (90.8) |
|
Not:
"Z" sonekli akış oranları için, 6 inçlik kürek takılmalıdır.
2Yukarıdaki tablodaki akış hızı birimi GPM'dir (m / h)
Akış anahtarı, dirseklerden veya gazlamalardan uzak, akış yönüne ok ile her pozisyonda kurulabilir. Boru dikey ise, kürek ağırlığını dengelemek için aralığı yeniden kalibre edin.Eğer cihaz aşağıya monte edilmişse, çöplere dikkat edin ve filtrelerden, valflerden, vb. uzak bir düz boruda uygulayın ve uzunluğu borunun çapının en az 5 katı olsun.
Not:
Akış anahtarı fabrikada en düşük hassasiyetine kalibre edilmiştir.Ayarlama vanalarını artırmak için ayar vidalarını saat yönünde çevirin.Kesme valfi, tesisin korunmasını garanti etmek için gerekli olan minimum akışın ≥ olması gerekir..
| Paddle & apos; i yükle | |
| Çubuk | Hayır, hayır. |
| 1 " | 1 |
| 11/4" | 1 |
| 11/2" | 1 |
| 2 " | 1,2 |
| 21/2" | 1,2 |
| 3'lük | 1,2,3 |
| 4 inç | 1,2,3 |
| 4"Z | 1,2,3,4 |
| 5 inç | 1,2,3 |
| 5"Z | 1,2,3,4 |
| 6 inç | 1,2,3 |
| 6"Z | 1,2,3,4 |
| 8 inç | 1,2,3 |
| 8"Z | 1,2,3,4 |
