Ürün ayrıntıları:
|
| İsim: | Sıvı Akış Anahtarları | Özelleştirilmiş Destek: | OEM |
|---|---|---|---|
| Garanti: | 1 yıl | Sertifika: | CE |
| İletişim Düzenlemesi: | SPDT | Elektriksel değerlendirme: | 15(8)A 24/250VAC |
| izin verilen sıcaklık: | Kürek（-20 ~ 120℃） | Kurulum: | dikey kurulum |
| Teslimat: | 3-5 İş Günü | Kablo: | M18 |
| Hassas element: | kürek | Koruma: | IP65 |
| Renk: | beyaz | ||
| Vurgulamak: | Pirinç Sıvı Akış Anahtarları 24V,24V Pirinç Sıvı Akış Anahtarları,24V 15A on off su akış anahtarı |
||

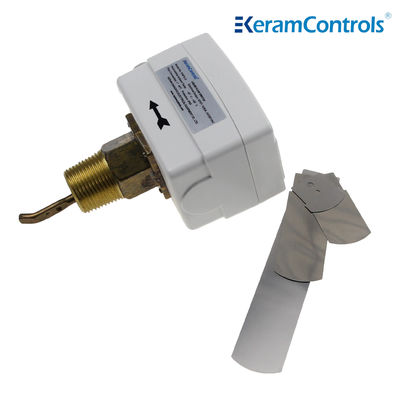

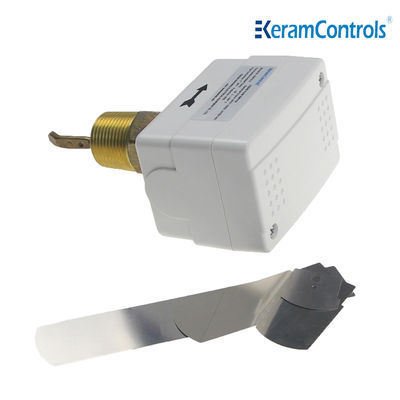

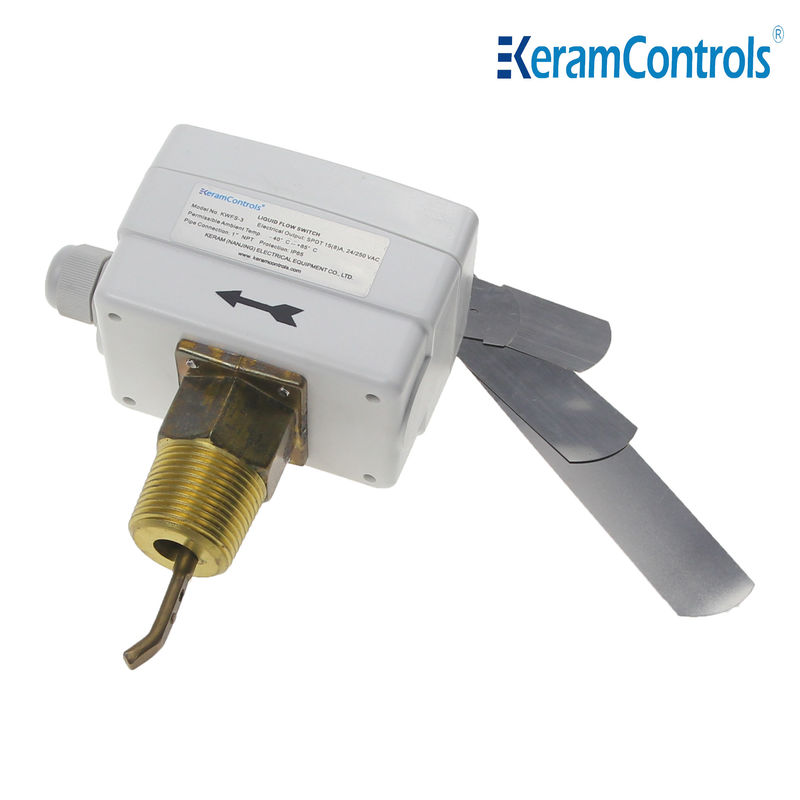

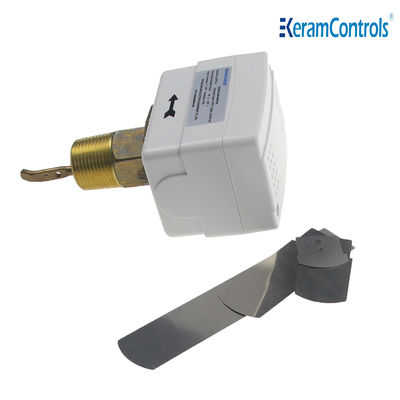

KWFS Serisi Sıvı Akış Anahtarı
Endüstriyel tesislerin boruları için uygun KWFS serisi sıvı akış kanatlı şalter: ısıtma ve klima, soğutma sistemleri ve ısı pompaları.Su ve normal ortamın akış kontrolü.
Kürekler 1 ila 8 "boyutlu boruya uyacak şekilde ayarlanabilir.
KWFS serisi sıvı akış kürek anahtarı, ekonomik bir akış kanıtlama çözümü sunar.
Isıtma, soğutma ve klima ekipmanlarının kazanları, pompaları vb. sıvı akışını kontrol edin ve izleyin.
Özellikler
● Su ve normal ortamın akış kontrolü
● Yenilenmiş SPDT mikro anahtar, güvenilir anahtar işlevi sağlar
●15(8A)250VAC anahtar değeri
● IP65, sınıf I muhafaza
● Ayar noktası ayarlanabilir
● Paslanmaz çelik kürek
● Pirinç malzeme
● Maks.sıvı sıcaklığı 120℃
● Maksimum çalışma basıncı 13,5Ba
| İşlem türü | Açık/Kapalı, tek kademeli, mikro anahtar |
| Çıktı | SPDT 15(8A) 24/250VAC |
| Akış hızları | Akış hızı tablosuna bakın |
| Akış hızı ayarı ayarı | İç vida |
| Hassas element | kürek |
| Sıvı uygulamalar | Sıcak, soğutulmuş, kuyu, havuz ve deniz suyu, Tuzlu su veya etilen glikol |
| Akışkanla temas eden parça malzemesi | Pirinç |
| Kürek malzemesi | Paslanmaz çelik |
| sıvı sıcaklığı | -20℃~120℃ |
| İzin verilen ortam sıcaklığı | -40℃~85℃ |
| İzin verilen ortam nemi | %10…90 RH, yoğuşmasız |
| Kablo girişi | M18 Uydurma |
| Konut | Yangına Dayanıklılık ABS veya PC |
| Koruma | IP65 |
| Renk | Beyaz |
| Ağırlık | 1.0Kg |
Model Çeşitleri
| modeli | Bağ |
| KWFS-1 | 1/2" -14 NPT |
| KWFS-2 | 3/4" -14 NPT |
| KWFS-3 | 1" -11½ NPT |
| Hat Boru Boyutu (inç) | 1 | 1-¼ | 1-½ | 2 | 2-¼ | 3 | 4 | 4Z | 5 | 5Z | 6 | 6Z | 8 | 8Z | |
| Minimum akış | Akış Artışı ①&②Bağlı |
4.2 (1.0) |
5.8 (1.3) |
7.5 (1.7) |
13.7 (3.1) |
17.6 (4.0) |
27.5 (6.2) |
64..7 (14.7) |
35.2 (8.0) |
12.5 (28.4) |
57.01 (12.9) |
90.0 (43.1) |
74.0 (16.8) |
374.7 (85.1) |
204.7 (46.5) |
| Akış Azaltma ①&③Bağlı |
2.5 (0.6) |
3.7 (0.8) |
5.0 (1.1) |
13.7 (2.2) |
11.9 (2.7) |
19 (4.3) |
50.1 (11.4) |
26.9 (6.1) |
101.1 (22.9) |
41.0 (9.3) |
158.0 (35.9) |
54.0 (12.3) |
319.7 (72,6) |
170.0 (3806) |
|
| Maksimum akış | Akış Artışı ①&②Bağlı |
9.2 (2.1) |
13.3 (3.0) |
17.6 (4.0) |
26.9 (6.1) |
30.8 (7.0) |
50.2 (11.4) |
127.6 (29.0) |
81.0 (18.4) |
245.0 (55.6) |
118.0 (18.4) |
374.7 (85.1) |
144.0 (32.7) |
759.5 (172.5) |
415.0 (94.2) |
| Akış Azaltma ①&③Bağlı |
8.1 (1.9) |
12.5 (2.8) |
16.3 (3.7) |
25.1 (5.7) |
28.6 (6.5) |
471 (10.7) |
122.0 (27.7) |
76.2 (17.3) |
234.7 (53.3) |
111.0 (25.2) |
359.7 (81.7) |
134.7 (30.6) |
729.6 (165.7) |
400,6 (90.8) |
|
Not:
①Son eki "Z" olan akış hızları için 6 inç kürek takılmalıdır.
②Yukarıdaki tablonun debi birimi GPM'dir (m/h)
Akış anahtarı, akış yönünde ok olacak şekilde dirseklerden veya kısmalardan uzak her konuma monte edilebilir.Boru dikey ise, palet ağırlığını dengelemek için aralığı yeniden kalibre edin.Cihaz aşağı monte edilmişse, cüruf olmasına dikkat edin ve ünitenin giriş ve çıkışındaki boru çapının en az 5 katı uzunlukta, filtre, vana vb.'den uzak düz bir boruya uygulayın.
Not:
Akış anahtarı fabrikada minimum hassasiyette kalibre edilmiştir. Ayar valfini artırmak için ayar vidasını saat yönünde çevirin. Devreden çıkarma valfi, tesisin korunmasını garanti etmek için gerekli minimum akış olmalıdır.
| Kürek yükleyin | |
| Boru | NUMARA. |
| 1" | 1 |
| 11/4" | 1 |
| 11/2" | 1 |
| 2" | 1,2 |
| 21/2" | 1,2 |
| 3" | 1,2,3 |
| 4" | 1,2,3 |
| 4" Z | 1,2,3,4 |
| 5" | 1,2,3 |
| 5" Z | 1,2,3,4 |
| 6" | 1,2,3 |
| 6" Z | 1,2,3,4 |
| 8" | 1,2,3 |
| 8" Z | 1,2,3,4 |
1 S: Teslim süresi nedir?
A: Siparişinizin özelliklerine ve miktarına göre, genellikle 4
10 adet içinde normal standart ürünler için gün.
2 S: Üretici veya ticaret şirketi misiniz?
C: Uzun yıllara dayanan deneyime sahip bir üreticiyiz.
kendi fabrikamız. Fabrikamızı ziyaret etmeye hoş geldiniz.
3 S: Logomuzu ürünlerde kullanabilir miyiz?
C: Evet. OEM hizmeti sağlayabiliriz.
4 S: Ex-proof sertifikasına sahip ürünleriniz var mı?
C: Evet, kendinden güvenlik ve aleve dayanıklı sertifikalar sunabiliriz.
5 S: Ürünlerinizin garantisi nedir?
C: Normal 12 aydır.
