Ürün ayrıntıları:
|
| İsim: | sıvı akış anahtarı | Özelleştirilmiş: | OEM |
|---|---|---|---|
| operasyon türü: | Açma/Kapama, tek kademeli, mikro anahtar | Çıktı: | SPDT 15(8A) 24/250VAC |
| Hassas element: | Kürek | Kürek malzemesi: | paslanmaz çelik |
| Vurgulamak: | 24V Elektrikli Solenoid Valf,110V Elektrikli Solenoid Valf,Genel 24v hidrolik solenoid valf |
||

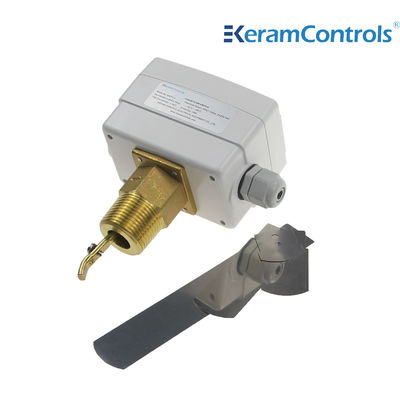

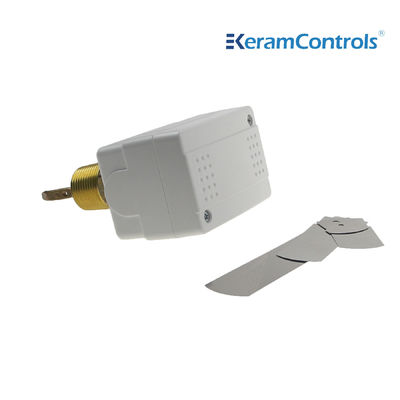

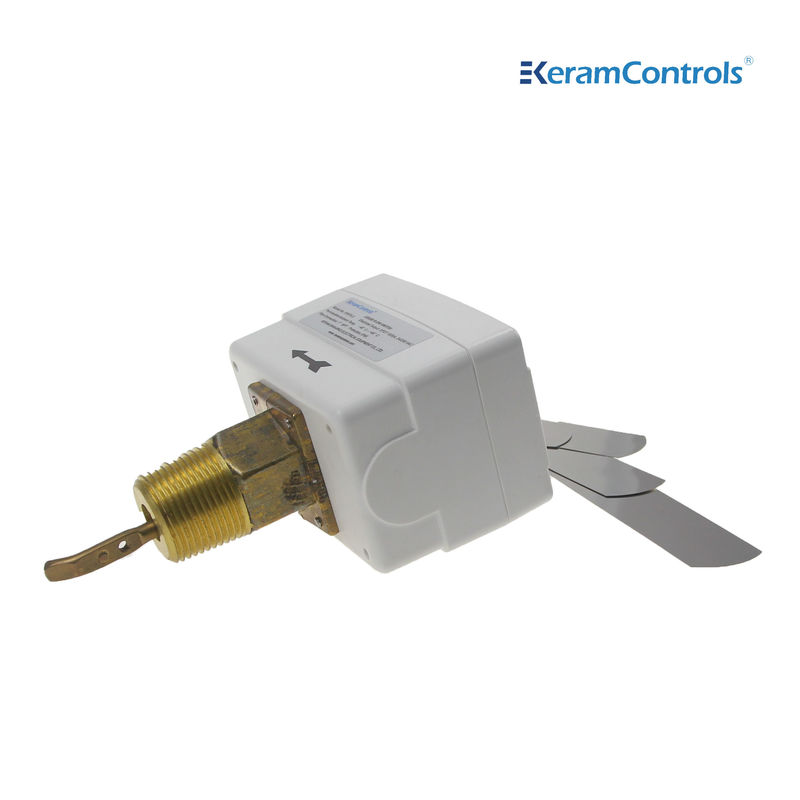

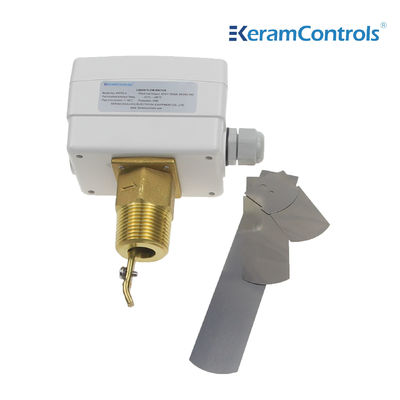

KWFS, IP65 koruma sınıfına sahip, zorlu ortamlarda kullanılabilen, ortamla teması pirinçten yapılmış, ekipmanın kullanım ömrünü uzatabilen bir akış anahtarıdır.
Isıtma, soğutma ve iklimlendirme ekipmanlarının kazanlarının, pompalarının vb. sıvı akışını kontrol edin ve izleyin.
Özellikler
● Su ve normal ortamın akış kontrolü
● Yenilenmiş SPDT mikro anahtarı, güvenilir anahtar işlevi sağlar
●15(8A)250VAC anahtar değeri
● IP65, sınıf I muhafaza
● Ayar noktası ayarlanabilir
● Paslanmaz çelik kürek
●Pirinç malzeme
● Maks.sıvı sıcaklığı 120 ℃
● Maks çalışma basıncı 13,5Ba
| operasyon türü | Açma/Kapama, tek kademeli, mikro anahtar |
| Çıktı | SPDT 15(8A) 24/250VAC |
| Akış hızları | Akış hızı tablosuna bakın |
| Akış hızı ayar ayarı | İç vida |
| Hassas element | Kürek |
| sıvı uygulamaları | Sıcak, soğutulmuş, kuyu, havuz ve deniz suyu, Tuzlu su veya etilen glikol |
| Akışkanla temas halindeki parça malzemesi | Pirinç |
| Kürek malzemesi | Paslanmaz çelik |
| sıvı sıcaklığı | -20°C~120°C |
| İzin verilen ortam sıcaklığı | -40°C~85°C |
| İzin verilen ortam nemi | %10…90 bağıl nem, yoğuşmasız |
| Kablo girişi | M18 Uydurma |
| Konut | Yangın Dayanımı ABS veya PC |
| Koruma | IP65 |
| Renk | Beyaz |
| Ağırlık | 1.0Kg |
Model Türleri
| modeli | Bağ |
| KWFS-1 | 1/2" -14 NPT |
| KWFS-2 | 3/4" -14 NPT |
| KWFS-3 | 1" -11½ NPT |
| Hat Boru Boyutu(in.) | 1 | 1-¼ | 1-½ | 2 | 2-¼ | 3 | 4 | 4Z | 5 | 5Z | 6 | 6Z | 8 | 8Z | |
| Min. akış | Akış Artışı ①&②Bağlı |
4.2 (1.0) |
5.8 (1.3) |
7.5 (1.7) |
13.7 (3.1) |
17.6 (4.0) |
27.5 (6.2) |
64..7 (14.7) |
35.2 (8.0) |
12.5 (28.4) |
57.01 (12.9) |
90.0 (43.1) |
74.0 (16.8) |
374.7 (85.1) |
204.7 (46,5) |
| Akış Azaltma ①&③Bağlı |
2.5 (0,6) |
3.7 (0,8) |
5.0 (1.1) |
13.7 (2.2) |
11.9 (2.7) |
19 (4.3) |
50.1 (11.4) |
26.9 (6.1) |
101.1 (22.9) |
41.0 (9.3) |
158.0 (35.9) |
54.0 (12.3) |
319.7 (72,6) |
170.0 (3806) |
|
| Maks. akış | Akış Artışı ①&②Bağlı |
9.2 (2.1) |
13.3 (3.0) |
17.6 (4.0) |
26.9 (6.1) |
30.8 (7.0) |
50.2 (11.4) |
127.6 (29.0) |
81.0 (18.4) |
245.0 (55.6) |
118.0 (18.4) |
374.7 (85.1) |
144.0 (32.7) |
759.5 (172.5) |
415.0 (94.2) |
| Akış Azaltma ①&③Bağlı |
8.1 (1.9) |
12.5 (2.8) |
16.3 (3.7) |
25.1 (5.7) |
28.6 (6.5) |
471 (10.7) |
122.0 (27.7) |
76.2 (17.3) |
234.7 (53.3) |
111.0 (25.2) |
359.7 (81.7) |
134.7 (30.6) |
729.6 (165.7) |
400.6 (90.8) |
|
Not:
①Son eki "Z" olan akış hızları için 6 inç palet takılmalıdır.
②Yukarıdaki tablonun akış hızı birimi GPM'dir (m /h)
Akış anahtarı, akış yönü üzerinde ok olacak şekilde dirseklerden veya kısmalardan uzak her konuma monte edilebilir.Boru dikey ise palet ağırlığını dengelemek için aralığı yeniden kalibre edin.Cihaz aşağı doğru monte edilmişse, cüruflara dikkat edin ve ünitenin yukarı ve aşağı akış yönünde boru çapının en az 5 katı uzunlukta, filtre, vana vb. uzak düz bir boruya uygulayın.
Not:
Akış anahtarı, minimum hassasiyetinde fabrikada kalibre edilmiştir. Ayar valfini artırmak için ayar vidasını saat yönünde çevirin. Devreden çıkarma valfi, tesisin korunmasını garanti etmek için gereken minimum akış olmalıdır.
| Kürek yükleyin | |
| Boru | NUMARA. |
| 1" | 1 |
| 11/4" | 1 |
| 11/2" | 1 |
| 2" | 1,2 |
| 21/2" | 1,2 |
| 3" | 1,2,3 |
| 4" | 1,2,3 |
| 4"Z | 1,2,3,4 |
| 5" | 1,2,3 |
| 5" Z | 1,2,3,4 |
| 6" | 1,2,3 |
| 6" Z | 1,2,3,4 |
| 8" | 1,2,3 |
| 8"Z | 1,2,3,4 |
1 S: Teslim süresi nedir?
C: Siparişinizin özelliklerine ve miktarına göre, genellikle 4
10 adet içinde normal standart ürünler için gün.
2 S: Üretici veya ticaret şirketi misiniz?
C: Uzun yıllara dayanan deneyime sahip bir üreticiyiz.
kendi fabrika. Fabrikamızı ziyaret etmenizi bekliyoruz.
3 S: Logomuzu ürünlerde kullanabilir miyiz?
C: Evet. OEM hizmeti sağlayabiliriz.
4 S: Ex-proof sertifikalı ürünleriniz var mı?
C: Evet, kendinden güvenlik ve alev geçirmezlik sertifikaları sunabiliriz.
5 S: Ürünlerinizin garantisi nedir?
C: Normalde 12 aydır.
6 S: Ulaşım aracı nedir?
A: Göstergeye göre TNT,Fedex,DHL,UPS veya lojistik gibi ifadeler.
