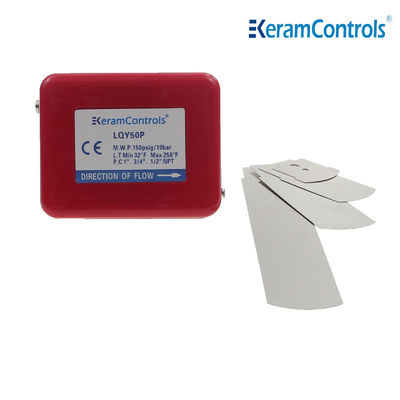

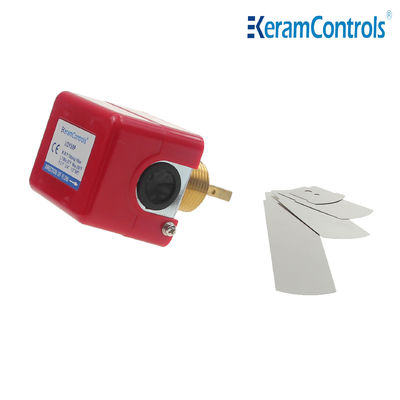

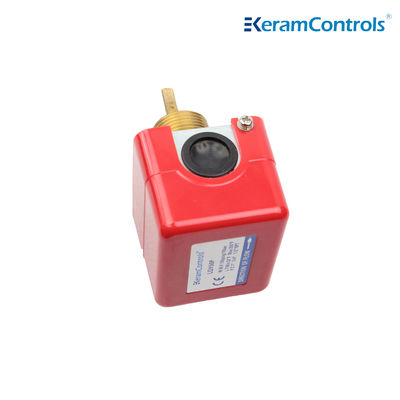

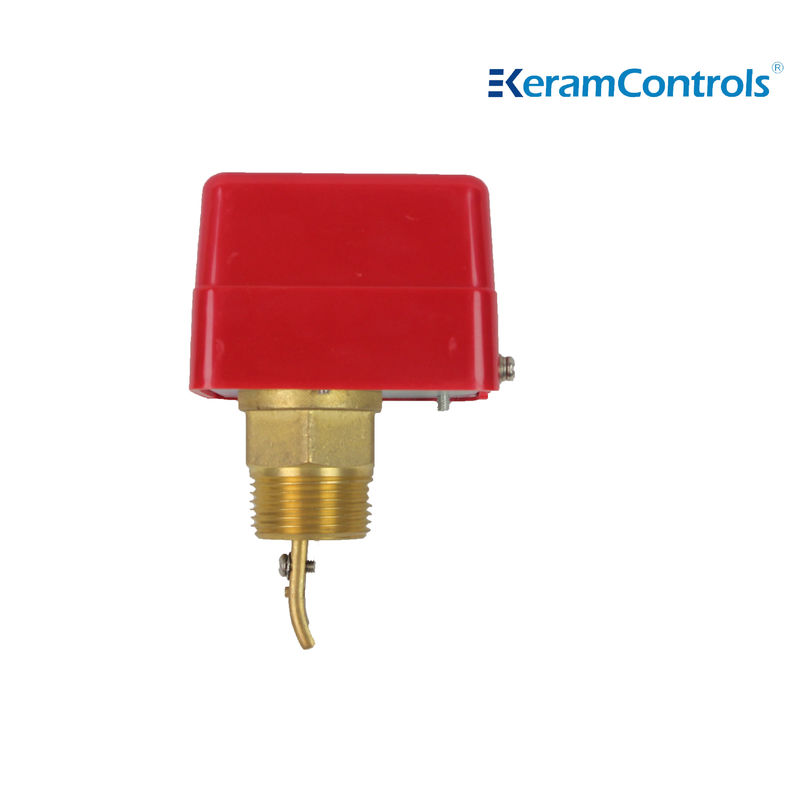

LQY Serisi Sıvı Akış Anahtarları
| operasyon türü: | Açma/Kapama, tek kademeli, mikro anahtar | Akış hızı ayar ayarı: | İç vida |
|---|---|---|---|
| Kürek malzemesi: | Paslanmaz çelik | Koruma: | IP54 |
| Renk: | Kırmızı | Sıvı uygulamaları: | Sıcak, soğutulmuş, kuyu, havuz ve deniz suyu, Tuzlu su veya etilen glikol |
| İzin verilen ortam sıcaklığı: | -20°C~85°C | ||
| Vurgulamak |
CE hava akışı anahtarı kanal kuruluşu,IP54 hava akışı anahtarı kanal kuruluşu,Klima hava akışını deneme düğmesi |
||
Klima İçin IP54 Hava Akış Anahtarı Kanal Kurulumu
Tanım
Endüstriyel Tesislerdeki Borular için LQY Serisi Sıvı Akış Anahtarları: Isıtma, İklimlendirme, Soğutma Sistemleri ve Isı Pompaları
Özellik
- Akış değişimini izlemek için LQY serisi sıvı akış şalteri kullanılır
- Yenilenmiş SPDT mikro anahtarı, güvenilir anahtar işlevini garanti eder
- Ortamın maksimum sıcaklığı 120°C
- 1Mpa'ya kadar sıvı basıncı
- 25-75mm boru hattı çapı için 3 paslanmaz çelik bıçak
- 100-150mm boru için 6 ek bıçak
- Koruma türü IP54
- Talep üzerine çeşitli bağlantılar mevcuttur
- Maksimum çalışma basıncı 13,5Bar
- Elektriksel yükleme AC250V 10A
- CE onayı
Teknik Veriler
| Operasyon türü | Açma/Kapama, tek kademeli, mikro anahtar |
| Çıkış | SPDT 15(8A) 24/250VAC |
| Akış hızları | Akış hızı tablosuna bakın |
| Akış hızı ayarı ayarı | İç vida |
| Algılama elemanı | Kürek |
| Sıvı uygulamalar | Sıcak, soğutulmuş, kuyu, havuz ve deniz suyu, Tuzlu su veya etilen glikol |
| Sıvıyla temas eden parça malzemesi | Pirinç |
| Kürek malzemesi | Paslanmaz çelik |
| Sıvı sıcaklığı | -10°C~120°C |
| İzin verilen ortam sıcaklığı | -20°C~85°C |
| İzin verilen ortam nemi | %10…90 bağıl nem, yoğuşmasız |
| Kablo girişi | M18 Bağlantı Elemanı |
| Konut | Yangına Dayanıklılık ABS veya PC |
| Koruma | IP54 |
| Renk | Beyaz |
| Ağırlık | 1.0Kg |
Boyutlar (mm)
Yapı
Sıvı Akış Hızı Tablosu
| Hat Borusu Boyutu (inç) | 1 | 1-¼ | 1-½ | 2 | 2-½ | 3 | 4 | 5 | 6 | 8 | |
| Min. akış | R'den Y'ye Akış Artışı | 1.0 | 1.3 | 1.7 | 3.1 | 4.1 | 6.2 | 8.4 | 12.9 | 16.8 | 46.6 |
| R'den B'ye Akış Azalması kapanır | 0,6 | 01 | 1.1 | 2.2 | 2.8 | 4.3 | 6.1 | 9.3 | 12.3 | 38.6 | |
| Maksimum akış | R'den Y'ye akış artışı kapanır | 2.0 | 3.0 | 4.4 | 6.6 | 7.8 | 12.0 | 18.4 | 26.8 | 32.7 | 94.2 |
| R'den B'ye akış azalması kapanır | 1.9 | 2.8 | 4.1 | 6.1 | 7.3 | 11.4 | 17.3 | 25.2 | 30.7 | 90.8 | |
Kurulum
Silindir üzerindeki okun yönü boru akışıyla aynı doğrultuda olmalıdır;
Su akış şalteri yatay bir boru hattına kurulmalı, dikey yönde kurulmalıdır;
Kullanılan akış anahtarı, bıçağın kırığa geri dönmesini önlemek için kesinlikle geri akışa izin vermez.
İletişim Fonksiyonu
Kürek Kırpma
Fark etme
Fabrikaya monte edilen (* ) kanatlar ile;
İlave kanatlar için ( △) ile (takılı değil);
Yapraklar takıldıktan sonra kesilir. Duvarın üst kısmı duvara sürtünmeyecek, alt kısmı ise 5-10 mm boşluk bırakılacaktır.
Model Özellikleri
| Modeli | Bağlantı | Notlar |
| LQY50P | 1''-11 1/2NPT | Plastik Kasa |
| LQY50P-1 | 1''-11 1/2NPT | |
| LQY50P-2 | 1/2''-14 NPT | |
| LQY50P-3 | 3/4''-14NPT |
SSS
1 S: Teslim süresi nedir?
A: Siparişinizin spesifikasyonuna ve miktarına göre genellikle 4
10 adet içinde normal standart ürünler için gün.
2 S: Üretici veya ticaret şirketi misiniz?
C: Uzun yıllara dayanan deneyime sahip bir üreticiyiz.
kendi fabrikamız. Fabrikamızı ziyaret etmeye hoş geldiniz.
3 S: Logomuzu ürünlerde kullanabilir miyiz?
C: Evet. OEM hizmeti sağlayabiliriz.
4 Soru: Ex-proof sertifikalı ürünleriniz var mı?
C: Evet, kendinden güvenlik ve aleve dayanıklılık sertifikaları sunabiliriz.
5 S: Ürünlerinizin garantisi nedir?
C: Normal süre 12 aydır.
6 S: Ulaşım aracı nedir?
C: Göstergeye göre TNT,Fedex,DHL,UPS veya lojistik gibi ekspres.
